性能与特点
1.稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不互相干扰。
2.节能：较传统的系统节能15-40。
3.大大地缩短了调试时间，系统运行具有能力。
4.合适：调控温度精度更高，比传统变流量系统更合适。
5.驱动器为角行程，互换性好。
6.流量特性曲线：直线/等百分比。
7.流量误差不大于百分5。
技术参数
1.公称压力1.6MPa(2.5MPa需预订)；
2.介质温度0-150℃；
3.结构长度符合GB/T12221中截止阀结构长度；
4.电动执行器电源：AC200V/50Hz；
5.安装方向：垂直安装。
材质与寿命
1.阀体：DN32~DN400球墨铸铁；
2.内件：黄铜、不锈钢；
3.弹簧：不锈钢；
4.膜片：三元乙丙埋纤；

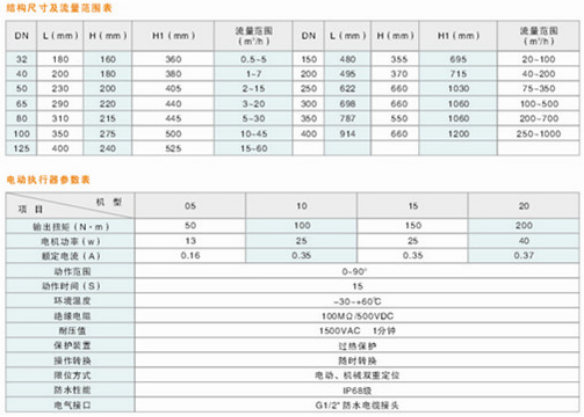

格参数：
|
公称直径（mm） |
安装方式 |
阀长（mm） |
H1（mm） |
H2（mm） |
恒定流量（mm） |
|
DN15 |
螺纹连接 |
80 |
60 |
50 |
0.2-1 |
|
DN20 |
80 |
60 |
50 |
0.3-1.5 |
|
|
DN25 |
90 |
60 |
50 |
0.5-2 |
|
|
DN32 |
法 兰 连 接 |
160 |
180 |
70 |
1-4 |
|
DN40 |
200 |
200 |
100 |
1.5-6 |
|
|
DN50 |
215 |
210 |
105 |
2-8 |
|
|
DN65 |
230 |
240 |
110 |
3-15 |
|
|
DN80 |
275 |
289 |
170 |
5-20 |
|
|
DN100 |
290 |
305 |
185 |
10-30 |
|
|
DN125 |
310 |
310 |
200 |
15-45 |
|
|
DN150 |
350 |
340 |
220 |
30-70 |
|
|
DN200 |
425 |
380 |
285 |
40-180 |
|
|
DN250 |
480 |
470 |
385 |
100-300 |
|
|
DN300 |
650 |
565 |
480 |
150-500 |
|
|
DN350 |
700 |
580 |
545 |
200-700 |
