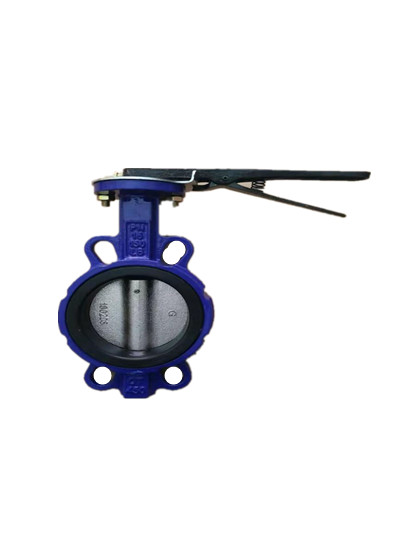

产品名称:对夹式手柄蝶阀 GB/T 12238-2008
产品规格:DN40-DN250
D71X、D371X、D671X、D971X型中线对夹式蝶阀公称压力≤1.6MPa的食品、制药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

蝶阀:自发明以来,被越来越广泛的应用于生活、工作的各个领域,发挥着不可替代的作用。从阀门密封蝶阀到单偏心密封蝶阀再到双偏心密封蝶阀,是现在被广泛应用的三偏心密封蝶阀。蝶阀技术的历史传承印证了蝶阀技术的不断进步。



 一、蝶阀的基本知识

     蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节。蝶阀全开到全关通常小于 900 ,蝶阀和蝶杆本身没有自锁有力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,d的阀门的操作性能。

工业专用蝶阀的特点是能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板制造,主要用于高温介质的烟风道和煤气管道。

产品简介:

阀尺寸小,重量轻,可在各种介质管道中作为截断、调节流量的设备。通过选用不同材质的阀板和密封座,以及板、轴通过无销连接可用于更恶劣的工况,如脱硫、真空、海水系统等。凸耳对夹式蝶阀可实现阀门的下游管线及设备在线,并且该阀可安装在管端作为排气阀使用。
此阀适用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上,可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。

产品特点:

1、蝶阀小型轻便,容易拆装及维修,并可在任意位置上安装。
2、结构简单、紧凑、90°运转启闭迅速。
3、操作扭矩小,省力轻巧。
4、达到完全密封,气体试验泄露为零。
5、选择不同零部件材质,可适用多种介质。
6、流量特性趋于直线,调节性能好。
7、启闭试验次数多达数万次、寿命长。

产品参数

主要性能参数:

公称压力

PN 1.0/1.6Mpa

适用温度

≤120℃

适用介质

水、空气、食品、油品

主要零部件

阀体、阀瓣、阀杆、阀座、转轴

主要材料

铸铁、球墨铸铁、碳钢、不锈钢



订货须知:(国家标准)

一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。

二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们会专心为您审核与分析。我们可以为您提供问题的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域,为您提供好的阀门知识、好的服务。
