产品详情

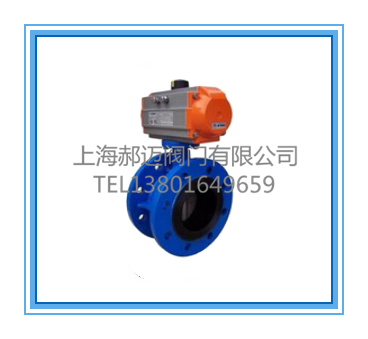

船用中线型法兰气动蝶阀
产品型号:A型、B型、AS型、BS型、CS型、SX型、ES型、QS型、DS型
产品口径:DN40-1200

船用中线型法兰气动蝶阀

本阀采用中线型结构,具有越关越紧的密封功能,密封性能可靠。
       密封副材料选用不锈钢和耐油橡胶配对,使用寿命长。
      橡胶密船用中线型法兰气动蝶阀

     封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
     蝶板采用框架结构,强度高,过流面积大,流阻小。
     整体烤漆、能防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
    本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
    本阀结构,操作灵活,省力,方便。
    船用中线型法兰气动蝶阀GB/T3036-1994,JIS日标、DIN德标、ANSI美标、GB国标、CB船标,公称

通径DN50-DN500,公称压力PN6-PN16,法兰标准:GB596 GB2501 阀体材质:铸钢、球墨铸铁QT450、

不锈钢SUS、青铜BZ,阀板材质:不锈钢SUS,青铜BZ,阀座:橡胶NBR、三元乙丙橡胶EPDM。



   标准技术参数
  公称通径:DN40-DN1000
  阀体材质:球墨铸铁、304、316
  连接方式:对夹式、法兰式、凸耳对夹式
  压力等级:PN1.0MPa、PN1.6MPa
  结构形式:中线结构
  阀内组件:
  阀座密封:EPDM:-30℃~120℃

                   NBR :-30℃~80℃

                   PTFE:-30℃~140℃

                   VITON:-30℃~150℃

  阀板材质:球墨铸铁镀镍、尼龙涂层、铝青铜、304、316
                    316L、1.4529、2507
  阀杆材质:不锈钢410、304
  适用介质:水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。
  气动执行器
  双作用:        通气开、通气关,气源故障保持当前位置
  单作用气开式:  通气开、断气关,气源故障关闭
  单作用气关式:  通气关、断气开,气源故障打开
  可选附件:      换向电磁阀、限位开关、空气过滤减压阀、电气、手轮机构、保位阀
  电气部分可以选防爆

船用中心型法兰气动蝶阀



  产品订货须知:

  1. 产品名称、型号、公称通径 2.介质及温度、压力范围 3.是否有附件、交货期、特殊要求等以便我们的为您正确选型。

  公司主要产品:

  2.各种型号船用法兰和螺纹连接铸铜、不锈钢截止阀、截止止回阀、止回阀、闸阀、旋塞阀、蝶阀、球阀、通海阀、消防栓、

  压力表阀以及手动、气动快关阀等系列三百多种规格;并生产GB、CB、CBM船用空气管头、泥箱、粗水滤器等管道附件系列产品
