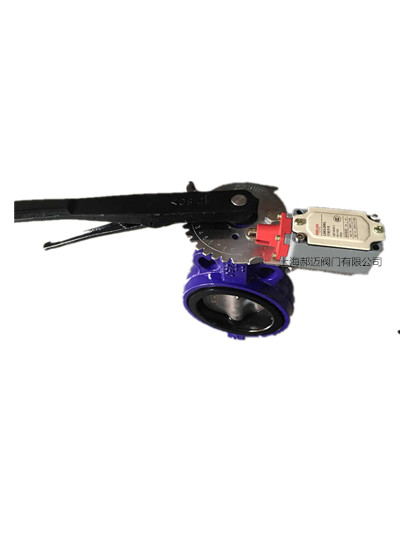

带限位行程开关蝶阀HMD71X-16Q
产品简介
此阀尺寸小,重量轻,可在各种介质管道中作为截断、调节流量的设备。通过选用不同材质的阀板和密封座,以及板、轴通过无销连接可用于更恶劣的工况,如脱硫、真空、海水系统等。凸耳对夹式蝶阀可实现阀门的下游管线及设备在线修理,并且该阀可实现阀门的下游管线及设备在线修理,并且该阀可安装在管端作为排气阀使用。
此阀适用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上,可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。
产品特点

1、小型轻便,容易拆装及维修,并可在任意位置上安装。
2、结构简单、紧凑、90°运转启闭迅速。
3、操作扭矩小,省力轻巧。
4、凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路,均可用该阀替换,订货时该阀加带副管供货即可(请在合同中注明)。

产品小样图




产品参数


主要性能参数:

公称压力

PN 1.0/1.6Mpa

适用温度

120

适用介质

水、空气、食品、油品

主要零部件

阀体、阀瓣、阀杆、阀座、转轴

主要材料

铸铁、球墨铸铁、碳钢、不锈钢





规格DN

A

B

C

D

L

D1

D2

Φ1

Φk

E

R1

R2

Φ2

f

J

X

W*W

重量

PN10

(PN16)

Weightkg

32

125

73

32.9

35.8

32

100

100

7

65

50

R9.5

R9.5

12.6

10





9*9

1.6

40

125

73

33

39

32

110

110

7

65

50

R9.5

R9.5

12.6

10





9*9

1.8

50

125

73

43

52

32

125

125

7

65

50

R9.5

R9.5

12.6

10





9*9

2.3

65

136

82

46

64

32

145

145

7

65

50

R9.5

R9.5

12.6

10





9*9

3

80

142

91

45.21

78

32

160

160

7

65

50

R9.5

R9.5

12.6

10





9*9

3.7

100

163

107

52.07

104

32

180

180

10

90

70

R9.5

R9.5

15.77

12





11*11

5.2

125

176

127

55.5

123

32

210

210

10

90

70

R9.5

R9.5

18.92

12





14*14

6.8

150

196

143

55.75

155

32

240

240

10

90

70

R11.5

R11.5

18.92

12





14*14

8.2

200

228

170

60.58

202

45

295

295

12

125

102

R11.5

R11.5

22.1

15





17*17

14

250

258

204

68

250

45

350

355

12

125

102

R11.5

R14

28.45

15





22*22

23

300

292

240

76.9

301

45

400

410

12

125

102

R11.5

R14

31.6

15





22*22

32

350

336

270

76.17

333.3

45

460

470

14

150

125

R11.5

R14

31.6

18

34.6

8



43

400

368

325

85.7

389.6

51

515

525

18

175

140

R14

R15.5

33.15

23

36.15

10



57

450

400

356

104.6

440.5

51

565

585

18

175

140

R14

R14

38

23

10.95

10



78

500

438

395

130.28

492

64

620

650

18

175

140

R14

R14

41.14

27

44.12

10



105

600

562

475

151.36

593

70

725

770

22

210

165

R15.5

R15.5

50.65

27

54.62

16



192




郝迈产品订货须知:

 一、1.产品名称、型号、公称通径 2.介质及温度、压力范围 3.是否有附件、交货期、特殊要求等以便我们的为您正确选型。

二、若已经由设计单位选定我公司的阀门型号,请您根据阀门参数直接与我们销售订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们会为您审核与分析。我们可以为您提供问题的解决方案,包括设计、定做成套、运行服务。我们一直致力于阀门行业领域,为您提供好的阀门知识、好的服务。
